摘要
VirtualLab Unity中的光學薄膜設計套裝專注于光學薄膜的分析與設計。該套裝可用于分析各種薄膜的光學性能，并根據設計要求提供最優解決方案。
在本案例中，將通過設計一個典型的長波通濾光片，演示 VirtualLab Unity 中的光學薄膜設計流程，包括光學性能評估、優化、誤差分析與靈敏度分析。

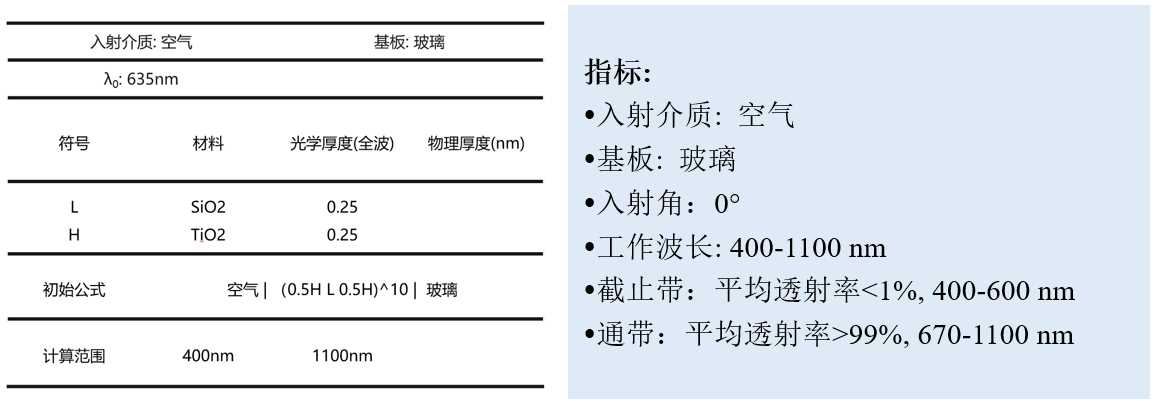

初始結構與指標
設計一個長波通濾光膜，初始結構為典型的對稱周期長波通濾光片。設計目標是在0°入射角下實現400–600 nm波段內平均透射率低于1%，在670–1100 nm波段內平均透射率高于99%。
創建項目

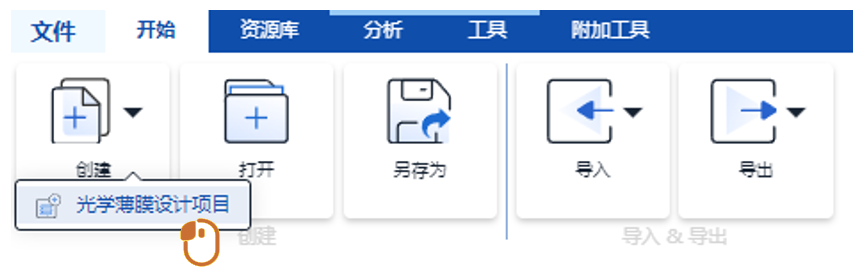

1、在開始選項卡中，用戶可以創建一個光學薄膜設計項目。

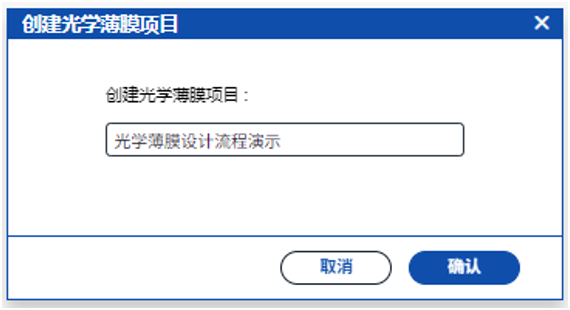

2、為新項目命名并確認后，將創建一個新的光學薄膜設計項目。

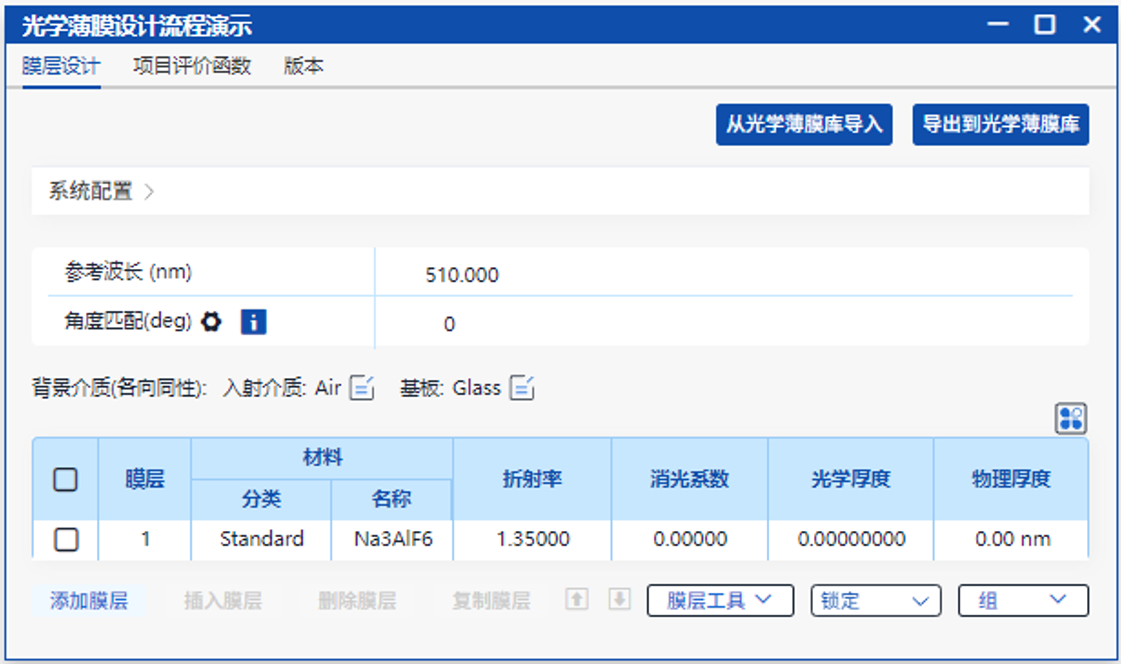

3、創建的新項目只有一層，用戶可以在此窗口中定義所需的膜系結構。
配置項目

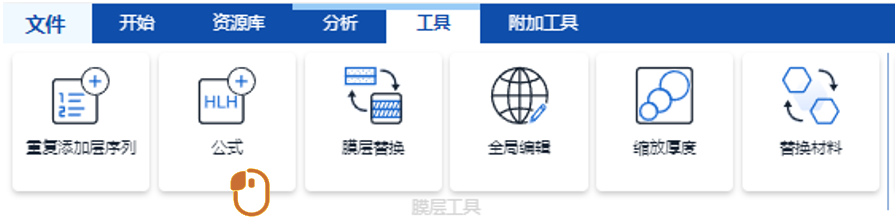

1、在工具選項卡中，用戶可以通過公式工具來配置項目。
2、選擇TiO2作為高折射率，SiO2為低折射率材料。

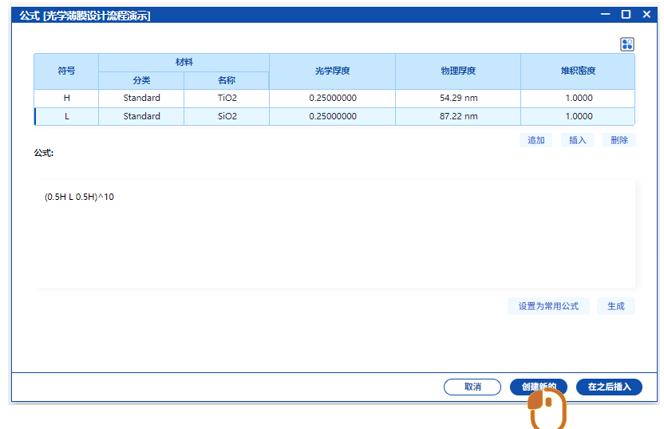

3、在下方輸入框中輸入公式: (0.5H L 0.5H)10 。
4、點擊“創建新的”按鈕。

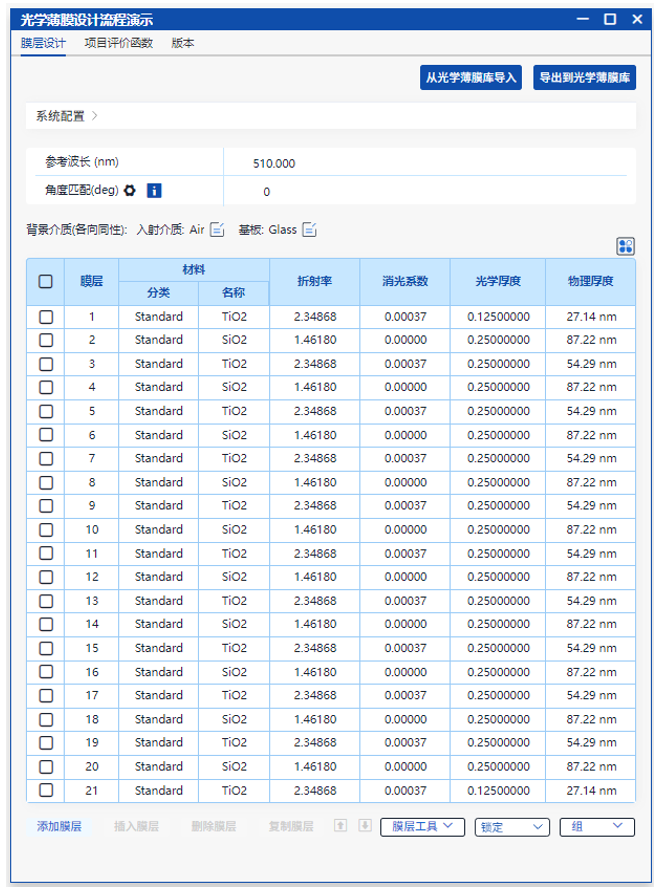

5、通過公式工具配置的膜系。
光譜圖分析

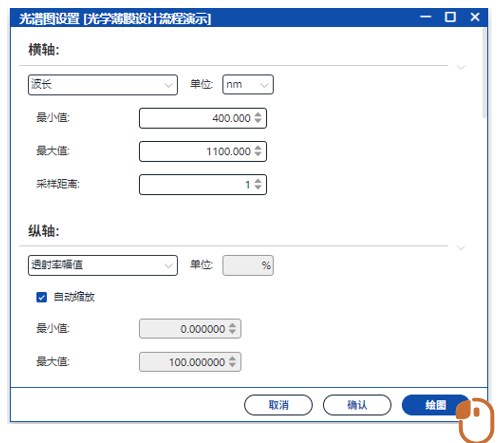

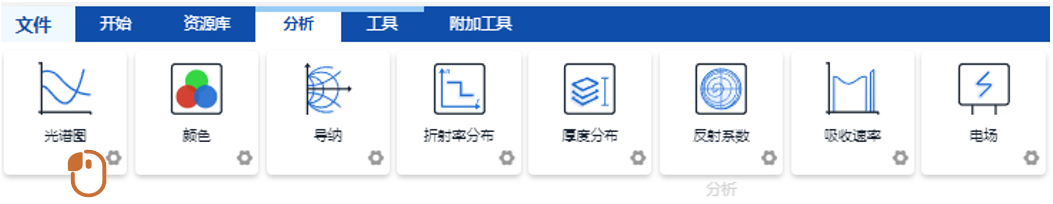

1、在分析選項卡中，用戶可以使用光譜圖分析功能。點擊 打開設置窗口。
2、將橫坐標最小值和最大值分別設置為400 nm和1100 nm。

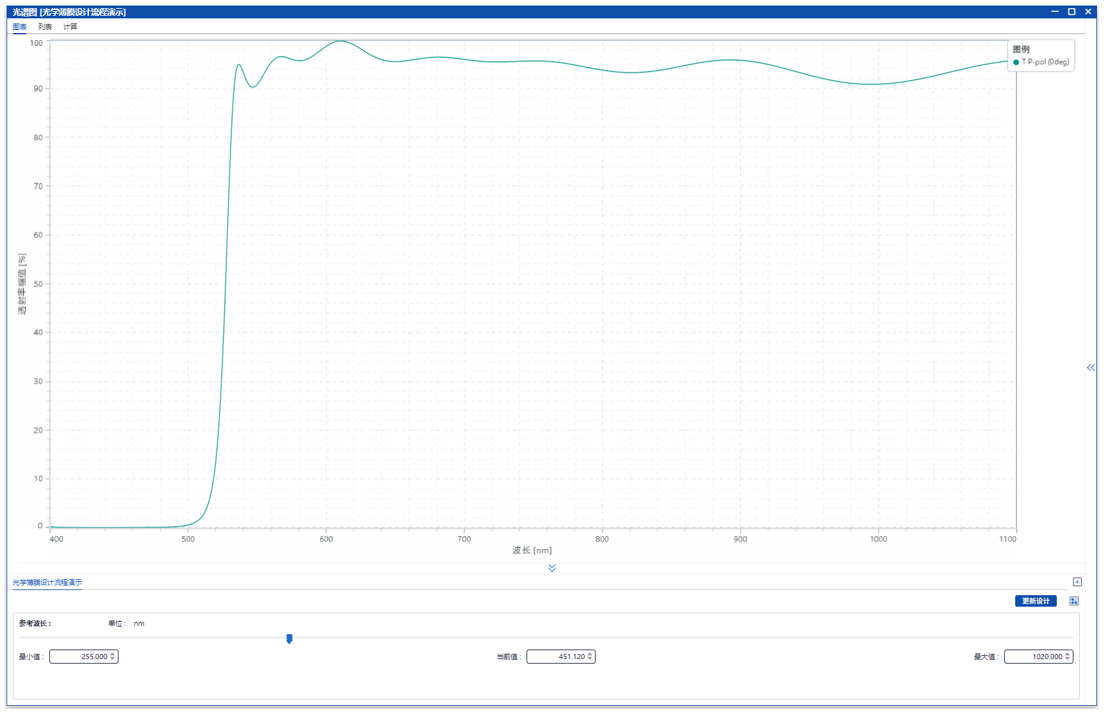

3、點擊“繪圖”按鈕繪制光譜圖。
4、當前的截止帶位置和寬度均不符合設計要求，接下來將通過調整動態參數及合并項目來優化設計。
動態參數

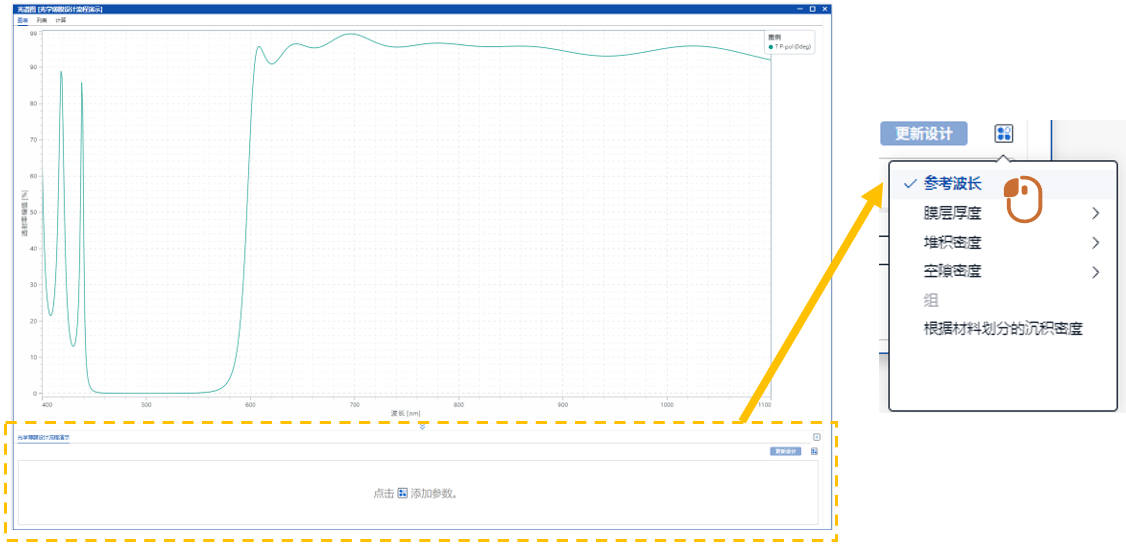

1、動態參數面板位于圖表下方。點擊  可在下拉列表中將參考波長添加為動態參數。
多項目光譜展示

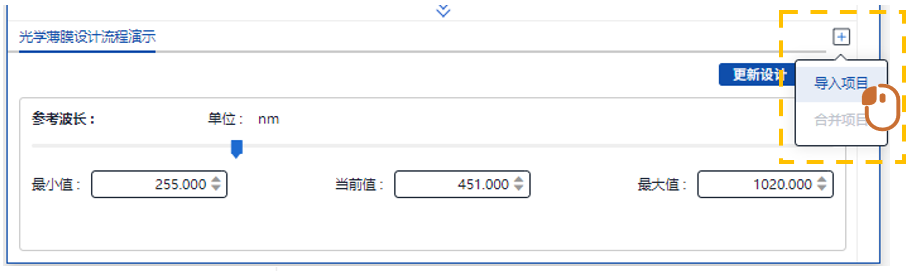

1、在動態參數面板中，點擊  可導入其他項目，在同一張圖中對比多個項目的光譜。
2、選擇剛剛復制的項目。

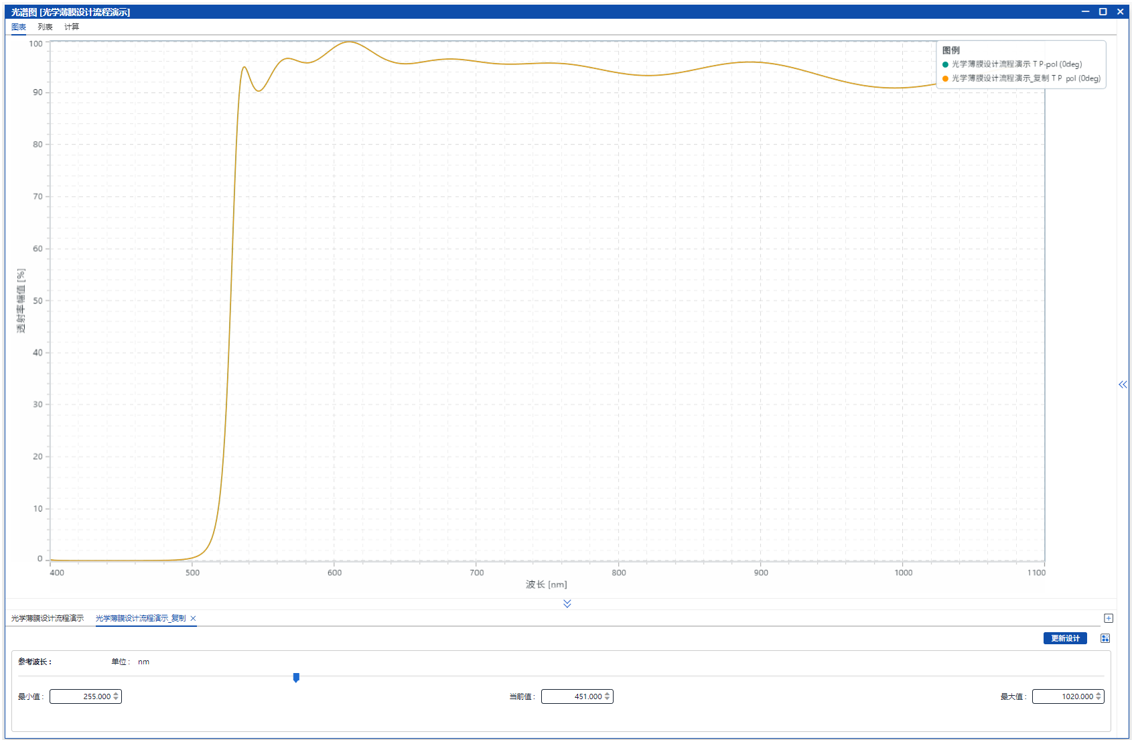

3、圖例顯示圖中展示了兩個項目的光譜，但由于它們完全相同，曲線完全重疊，因此實際僅能看到一條曲線。
|
